RFID通道门原理及检测方法：让你快速“数”清通过的每一件货！

2025年6月10日行业问答 RFID电子标签知识 RFID通道门应用知识 2100

你想象一下这个场景：物流仓库出口，一整车贴着标签的箱子通过门口，瞬间所有货物信息就被读取记录；高档服装店门口，顾客拿着未买单的衣服靠近，警报立刻响起；图书馆出口，读者带着几本书经过，系统自动“点”了一遍书名。

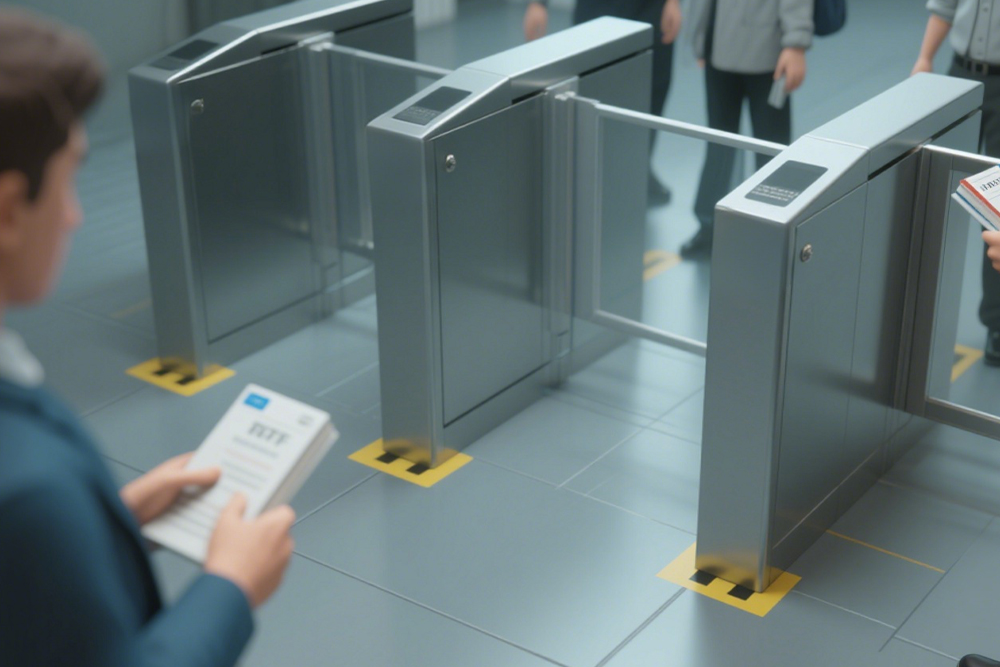

这些“神奇”操作的幕后功臣，往往就是 RFID通道门。别看它外表可能就是个平平无奇的门框或者闸机通道，里面可是藏着高科技的门道！今天咱们就掰开揉碎了聊聊：这玩意儿到底是怎么工作的？它怎么就能“看见”并“数清”经过的所有贴标物品？如果它“失灵”了或者效果不好，又该怎么检测排查问题？

第一层原理：通道门不是“一扇门”，而是一个“电磁场结界”！

别被名字骗了！RFID通道门 核心不是那扇物理的门，而是它构建起来的那个 可控的无线电射频识别区域（你可以想象成一个隐形的“电磁泡泡”）。它的主要构成包括：

RFID读写器主机： 藏在柜子里或者集成在门体上的“大脑”。负责产生射频能量，通过天线发射信号，接收标签反射回来的信号，并进行解码处理。
天线阵列： 这是核心中的核心！ 通道门的门框或侧板上，通常集成安装了 多组天线（数量根据需求，2根、4根、6根甚至更多）。这些天线被设计成能 在特定的空间区域（通道内）形成强大而均匀的电磁场。
控制模块和通讯接口： 处理读写器指令，控制天线轮流工作模式，把读取到的标签信息（EPC码等）通过网络（网线/串口等）传给后台电脑或ERP/WMS系统。
(可选)声光报警器/显示屏： 用于提示检测到未授权物品（如未消磁的图书、未结账的服装）或者显示通过数量。

关键点：多天线协同编织“网”

为什么需要多天线？ 想象一下用一根天线，就像用手电筒照一个区域，总会有照不到的角落或重叠区域不均。多天线布局（通常左右、顶部甚至底部都有），就是为了：
- 覆盖整个通道截面： 确保通道里无论物品放中间、放左边、放右边、挂在上边、靠在下边，只要在通道有效范围内，都能被电磁场覆盖到。
- 形成均匀场强： 让通道空间内各点的电磁波强度尽可能均匀一致，避免出现信号特别强和特别弱的“死角”。这样贴在物品不同位置的标签，都能有足够大的概率被激活唤醒。
- 提高读取速度和可靠性： 多天线可以 分时轮流工作（TDM 时分复用），避免互相干扰。也可以特定组合工作（比如左天线发、右天线收），增强特定方向的读取能力，大大提升单位时间读取大量标签的速度和准确度。

第二层原理：UHF频段是“主战场”

市面上主流的RFID通道门，尤其是用于物流、零售、图书盘点防盗的，绝大多数工作在UHF频段（超高频，860-960MHz）。为啥？

读距远： UHF标签识别距离可以轻松达到几米甚至十几米（功率允许下），适合构建一个较大的门式通道空间。LF（低频）和HF（高频）NFC那种几厘米到几十厘米的读距，在通道门前就无能为力了。
多标签读取能力超强（防冲突）： UHF标签和读写器的通信机制特别适合在极短时间内处理海量标签的信号碰撞问题（想象几十上百个标签同时返回信号）。通道门追求的就是同时快速识别一大批经过的物品，这本事UHF独占鳌头！
成本相对合理： UHF无源标签（自己不带电池，靠读写器能量激活）价格已经被做到很低，非常适合大规模贴标应用（如图书、服装、箱包等）。

怎么“感应”到物品通过的？靠标签响应！

通道门内部天线发射电磁波（信号），覆盖了整个通道空间。当贴有 无源UHF RFID标签 的物品 进入 这个电磁场范围内，标签的天线会 耦合接收到能量，瞬间激活标签内部芯片。

激活后的标签会立即将其存储的唯一身份信息（EPC编码），通过改变天线的反射特性（调制反射），把信息“弹回”给通道门的天线。 读写器主机接收到这个反射信号并进行解码，就完成了一次对 该标签（也就是贴着标签的物品） 的识别和定位（知道它进入了通道区域）。

整个识别过程发生在毫秒级别，而且是 非接触、无感、批量自动完成。一车贴标货品推过去，货还没推到库位，后台库存数据已经自动更新了。

第三大块：通道门用得好不好？关键检测与排查方法

东西安装好了，但效果不理想？货品通过时总有读不到、漏读？或者总是误报？这时候就需要一些“诊断”手段了。

检测目标一：标签是否真的能被通道门唤醒？

道具： 手持式RFID读写器/盘点机。
方法：
1. 找几张需要经过通道门的不同类型物品上的标签（不同类型的衣服、不同厚度的书、箱子里外不同位置的标签等）。
2. 在离通道门天线几米外（模拟标签还没进入通道时的距离），用手持读写器靠近标签读取。 如果手持机也读不到，问题可能出在 标签本身性能差、已损坏或者被金属/液体屏蔽太严重（比如贴在含金属成分的衣服衬里内侧，或者贴着饮料瓶）。这种情况，通道门再厉害也读不到。 优先检查标签质量和贴标位置！
3. 如果手持机在近距离能稳定读取，但在通道门处无法读取，进入下一步通道门本身的排查。

检测目标二：通道门覆盖区域是否均匀？有没有“死角”？

道具： 单件或多件贴标样品（已知能被手持机激活的标签）。
方法：
1. “扫场”测试： 拿着一件或多件贴标物品，缓慢地在整个通道门内部空间移动（上中下、左中右、角落都要走到）。同时观察后台系统或通道门自带的指示灯/蜂鸣器，看物品移动到不同位置时是否都能被稳定读取。
2. 关键点：
  - 特别注意物品 贴近门框边缘、顶部、底部地面附近 的情况，这些位置信号容易弱。
  - 尝试物品 不同朝向 通过，因为标签的极化方向可能与某些天线的极化方式不匹配，导致读取效果差。
  - 模拟真实场景，比如 快速通过、多件物品紧挨着或叠放通过。
3. 发现问题： 如果某些位置或者某种摆放方式频繁漏读，很可能是 天线布局不合理、安装角度不当、通道门尺寸选择过大或环境干扰 导致的场强分布不均或信号太弱。需要技术人员调整天线位置、角度或通道门功率参数。

检测目标三：多标签快速通过能力（防冲突性能）如何？

道具： 大量贴标物品（至少几十件，最好是真实的衣服挂件、书籍、或装满贴标小箱子的推车）。
方法：
1. 把这些物品 集中装在一辆手推车或货架上（模拟成批货物过通道）。
2. 以 正常速度（通常是走路速度）推动推车匀速通过RFID通道门。
3. 记录后台系统统计到的读取到的标签数量 并与实际物品数量核对。
评价标准：
- 是否能稳定读取到 绝大部分 标签（如98%以上）？
- 多次测试结果是否稳定？
- 如果读取率远低于期望值（比如90%以下），或者波动极大，说明通道门的 多标签处理能力、天线协同策略或读写器性能 可能不足，或者 通道的通行速度太快/太慢 影响了算法判断。

检测目标四：是否存在环境干扰？

现象： 莫名其妙漏读、误读、读取距离不稳定。
排查方法：
1. 查附近金属！ RFID信号（尤其是UHF）最怕大块金属。看看通道门附近有没有新装的大型金属货架、电梯、卷闸门、空调设备？它们可能反射或吸收信号，干扰场型。
2. 查其他无线设备！ 是否有WiFi路由器、蓝牙设备、其他RFID设备工作在相近频率？特别是2.4GHz WiFi设备也可能带来干扰（虽然UHF通道门多在900MHz）。试着暂时关闭或移开它们做对比测试。
3. 查电力线干扰： 读写器主机电源是否单独回路？如果和大功率设备（变频器、电机）共用线路，电流波动也可能影响读写器稳定性。
