QuinID：基于FDMA的并行RFID技术范式跃迁

一、技术背景

在物联网（IoT）爆发式演进进程中，射频识别（RFID）凭借无源特性和经济性优势，已成为物流管理、供应链监控、仓储系统及无线传感网络的核心使能技术。然而，传统RFID系统受限于时分多址（TDMA）机制，在大规模标签识别场景中效率显著受限，尤其在实时高吞吐需求环境（如大型物流分拣中心或自动化产线）中矛盾凸显。

清华大学、浙江大学与上海交通大学联合研发的QuinID系统，开创性地将频分多址（FDMA）架构引入RFID领域，实现全并行标签读取。依托突破性的频率选择天线设计与并行信号处理引擎，系统读取速率提升至传统方案的5倍，突破5000标签/秒的技术瓶颈。

本文从技术原理、系统实现、性能验证三维度完整解析QuinID体系，阐明其如何重构RFID技术范式，并探讨在物联网生态中的部署前景。

二、核心技术架构

1. 传统系统局限
遵循EPC Gen-2协议的传统架构采用ALOHA机制与TDMA轮询策略，每次读取需完成16位随机数（RN16）握手流程，串行操作模式导致吞吐量严重受限。即便先进并行解码技术（如FlipTracer）尝试解析碰撞信号，实测速率提升仅20%左右，无法满足大规模并发需求。同时，信号解码过程受信噪比（SNR）动态波动及标签密度变化影响，系统鲁棒性不足。

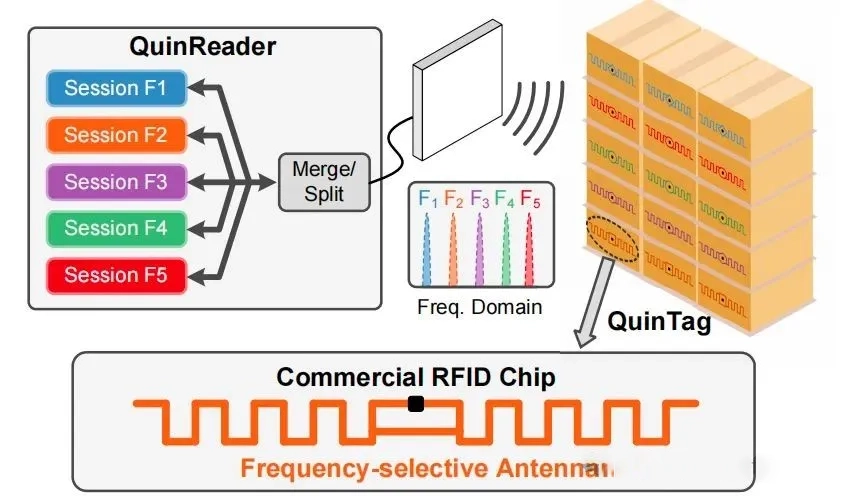

QuinID通过FDMA技术颠覆TDMA约束，将通信维度从时域扩展至频域空间，允许多标签在独立频段同步传输，建立真并行通信范式。该设计使吞吐性能获得数量级提升，并为RFID开辟全新应用疆域。

2. FDMA实现机理
频分多址（FDMA）通过分割可用频谱资源为离散子信道，实现多设备并行通信。QuinID的FDMA实施依赖三大核心技术模块：

• 频谱切割：将ISM频段（902-928 MHz）划分为5个独立子带（带宽2-3 MHz），子带间设置保护间隔（roll-off band）消除互扰
• 频选响应：QuinTag集成表面声波（SAW）滤波器天线，仅捕获特定频段激励信号。SAW基于压电效应实现超窄带滤波（Q值≥1000）
• 并发处理：QuinReader通过数字上/下变频器（DUC/DDC）聚合/分离多频段信号，结合FPGA硬件加速实现640kbps实时解调

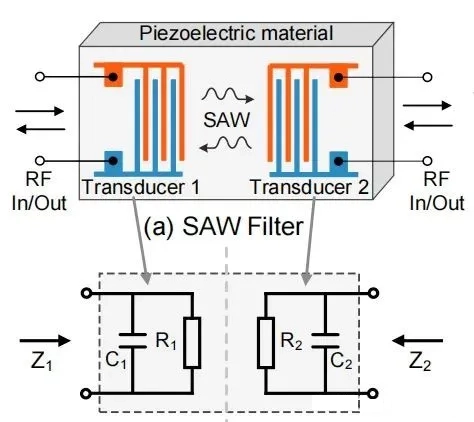

三、SAW滤波器频选机制

物理基础：
压电晶体基板（石英/铌酸锂）与叉指电极构成声电转换通道，输入电极将射频信号转化为表面声波，仅特定谐振频率（由电极几何间距决定）可有效穿透器件。

核心特性：

• 品质因数（Q值）突破1000量级，通带宽度压缩至1.6-3 MHz（传统LC谐振电路仅Q≈100）
• 采用曲折偶极辐射体天线，经CST电磁仿真优化阻抗特性，匹配SAW滤波器与商用RFID芯片（如NXP UCODE 7）
• 双电感解耦网络将电路复杂度降低40%，同时实现30dB级邻频抑制

损耗补偿机制：
SAW引入约3dB插入损耗可能缩减读取距离，但其窄带特性将环境噪声带宽从100MHz压缩至2MHz，接收端信噪比（SNR）提升18dB，有效补偿链路预算损失。

四、系统运行时序

1. 并发激励：QuinReader通过DUC合成多子带激励信号，并植入时延扰动规避传统标签激活
2. 频域响应：各QuinTag借SAW滤波器选择性捕获本征频段信号，通过无源整流获取能量
3. 并行回传：多标签在授权频段同步返回数据流，接收端经DDC实现频域信号分离
4. 干扰抑制：
   • 非对称帧结构设计阻断传统标签响应链
   • 基于Volterra级数的数字预失真（DPD）补偿功放非线性失真
5. 实时解析：FPGA部署优化算法（预存储查找表+PLL时钟恢复）满足EPC协议μs级时序约束
6. 身份提取：从解调信号中还原标签ID信息，CRC-16校验保障数据完整性
7. 兼容模式：QuinTag可被商用阅读器正常读取，QuinReader支持传统标签混合组网

五、工程实现细节

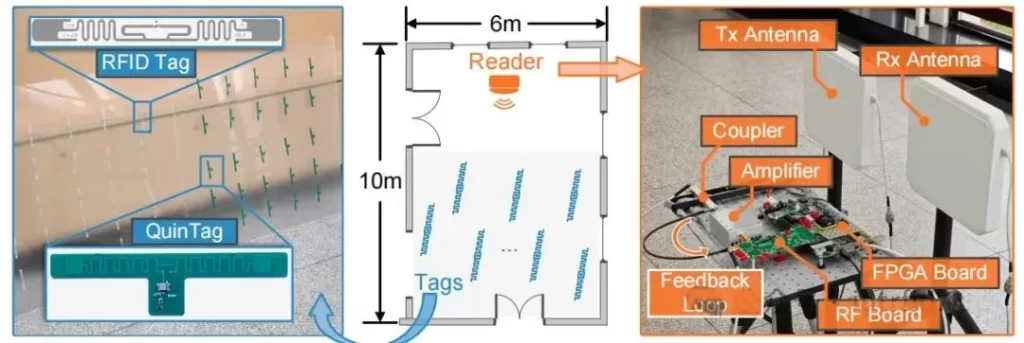

QuinTag硬件组成

• 核心器件：NXP UCODE 7 RFID芯片；Qualcomm B3300系列SAW滤波器；2dBi曲折偶极辐射体；muRata 0402封装双电感匹配网络
• 频谱规划：ISM频带实施5通道分割方案，平衡并行增益与能量分配效率
• 性能调优：窄带滤波降低环境噪声影响，部分抵消SAW插入损耗，维持5米有效读距

QuinReader平台架构

• 硬件层：Xilinx ZC706 FPGA主控；ADRV9375射频前端；9dBi增益Laird定向天线（等效全向辐射功率36dBm）
• 软件层：5个独立RFID会话均分发射功率；基于Mathworks Simulink HDL Coder生成μs级延迟处理内核

六、性能实证分析

突破性优势：
▶ 读取速率：5子带配置下达5000标签/秒（较传统系统提升400%）
▶ 有效距离：2-5米范围内识别成功率达99.8%（传统系统极限距离6米@30dBm EIRP）
▶ 数据吞吐：支持EPC规范上限640kbps传输速率
▶ 环境适应性：玻璃/木材表面读取灵敏度波动≤1.2dB

现存局限：
▷ 最大读距较传统系统缩减16.7%（5米 vs 6米）
▷ 当数据速率＞500kbps且载波偏移＞150kHz时，误码率呈指数上升
▷ FPGA硬件平台增加系统复杂度与30%以上部署成本

七、应用场景拓展

工业场景重构：

• 智能仓储：百量级标签批量识读，库存盘点效率提升5倍
• 智能制造：产线实时状态监控，生产周期压缩30%以上

创新应用维度：

• 批次隔离：同批次物品分配相同频段，杜绝跨批次误读
• 动态分类：按物料属性分配频段资源，实现毫秒级智能分拣

技术演进路径：
通过多SAW滤波器组与RF开关矩阵实现动态频点选择，支持宽带定位与自适应跳频通信

八、成本效益模型

经济性分析：

• 单标签成本：10美分（商用无源标签约3.3美分，溢价因子3×）
• 阅读器成本：与商用高端设备持平（溢价因子1×）
• 高价值场景ROI：效率提升带来的收益可覆盖标签溢价成本

优化方向：

• 距离延伸：集成模拟载波消除电路，提升接收机灵敏度3dB
• 成本控制：采用晶圆级封装工艺，目标将标签溢价压缩至1.5-1.8×
• 频偏抑制：开发自适应载波跟踪算法，容忍偏移量提升至300kHz
• 温漂补偿：选用温度稳定性±10ppm的钽酸锂基板材料
• 标准推进：推动FDMA纳入EPC Gen-2 v3协议修订案

九、技术里程碑意义

QuinID通过FDMA架构创新、频选天线突破及并行处理引擎三大技术支柱，首次实现RFID系统的全并行通信范式，将行业效率标准提升至新量级。其商业兼容特性保障平滑替代现有设施，SAW滤波器的创造性应用验证了无源频域控制的技术可行性。尽管在操作距离与经济性方面仍需优化，该突破标志着RFID技术正式迈入并行时代，为万物互联基础设施提供核心支撑。

技术文献
QuinID: FDMA-Enabled Fully Parallel RFID via Spectral-Selective Antenna Design
