RFID标签阴影效应——它是什么?我该如何避免?

RFID内部指南 640

射频干扰通常由金属和水等环境问题引起。然而,标签影子追踪也是常被忽视的另一个原因。标签影子是RFID应用设置中的一个问题,除非得到适当缓解,否则可能导致标签读取率低于理想,并缩短标签读取范围。下面我们将解释什么是标签影子,何时发生,以及如何缓解以部署更成功的RFID解决方案。

什么是标签阴影?

标签遮挡是指一个RFID标签直接放置在另一个RFID标签前方,且距离很近。当标签遮挡发生时,前方标签A接收到读取器的射频能量,而标签B则完全被标签A掩盖,因此很可能接收不到足够的射频能量来开启、调制能量并发送回应。

标签遮挡总是以RFID系统的天线为参考,这意味着水平观察时两个标签可能是一个接一个,但由于RFID读取器从不同位置读取它们,因此标签遮挡的可能性较小。请参见下方的图表。

tag shadowing graphics 1
sagew
dwf

标签影子最常发生在密集标记环境中——即密集且密集的RFID标签环境中。想了解密集射频环境,请查看下面的两个链接。

什么是频率跳跃?

UHF RFID标签通信:协议与标准

哪些类型的应用会经历密集的标签环境和标签遮蔽?

RFID标签影子通常应用于小物品库存应用,因为物品可以紧密组合,例如:

  • 文件跟踪 / 文档管理
  • 零售库存管理
  • 托盘库存 / 托盘资产跟踪应用——例如:
    • 发货验证
    • 订单验证
    • 物流跟踪
    • 库存管理

如何缓解RFID标签的跟踪?

有几种不同的方法可以缓解标签跟踪——你选择哪种通常完全取决于你的应用。下面是一个托盘和RFID系统设置的示例,下面是标签的设置和放置如何导致托盘上的标签遮挡。

示例

托盘X有8个RFID标签盒

3ev
如果A箱和B箱被拆除,你可以看到E箱和F箱被标记在同一个位置。
small pallet graphic image 2 v5
盒子E、F、G和H标记在同一侧,以对应RFID读卡器/天线在该侧的位置。
不幸的是,E、F、G和H箱很可能因为Tag Shadowing而无法被读取。

缓解技术

阅读/标签导向

解决或防止标签遮蔽的一种方法是简单地改变标签或天线的朝向。下面是几张图表,展示了改变标记物品和/或RFID天线朝向的不同方式,以便更好地读取一托盘标记箱子的读数。

所有标签都朝外放置——左或右,前后,甚至如果能从上方安装天线,或者正面安装,标签顶排的标签也朝上。

e2q

读者/标签运动

如果存在移动,可以减轻标记阴影,而不是读取器/天线系统或标记物品固定位置,移动允许射频能量从不同角度产生和传播。移动可以通过几种不同的方式来实现:

ewv

左图 – 手持阅读器运动

在读取标签时,将RFID手持读卡器向不同方向移动。

中间图片 – 已标记的物品放在搬家推车/托盘上

将标记的项目通过读取区域移动,以利用不同的读取角度。

右图——固定读卡器集成在托盘包装站内

让托盘包装站转动托盘,利用不同的读角。

错开标签放置

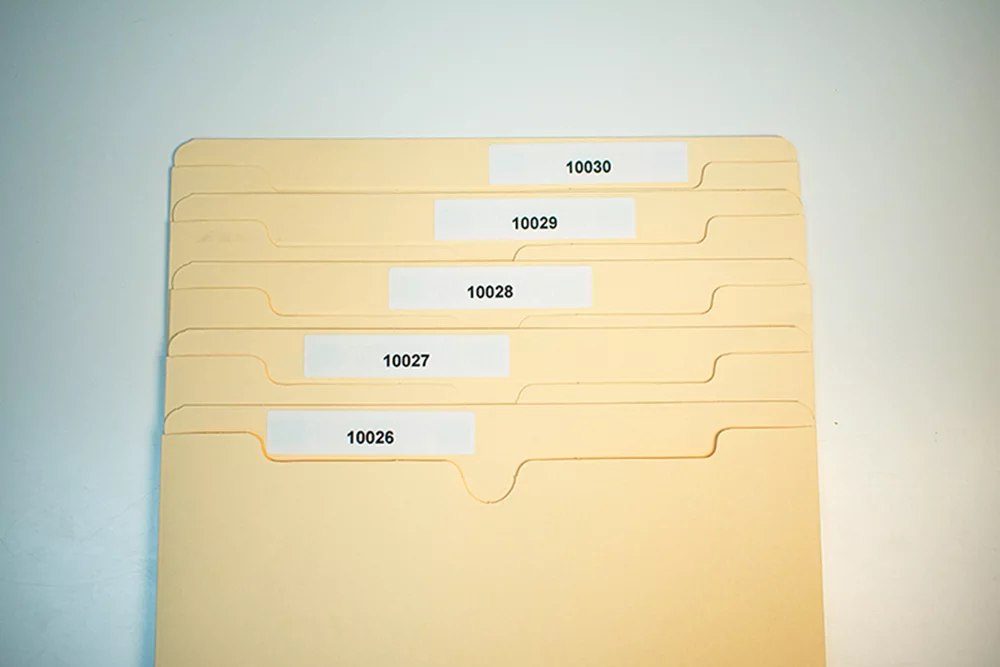

例如,如果RFID标签是背靠背的,比如RFID文件追踪应用中的文件,可以通过错开每个标签在物品上的摆放来缓解标签影子现象。不要将每个标签固定在物品的完全相同位置,而是根据物品前后RFID标签的位置略微错开——见下图。

txrcd t7gjt
