如何编码UHF RFID标签 | 你需要知道的一切 – 第二部分

当有人寻求如何编码RFID标签的信息时，我们最常被问到的问题是：我可以在RFID标签上编码什么，如何格式化数据？

答案取决于你对格式的定义。在我们热门文章《如何编码UHF RFID标签》的第二部分中，你需要知道的一切，我们将专门讨论编码格式和标签数据格式，并提供真实示例。

如果你错过了本文的第一部分，请回去阅读关于十六进制代码、ASCII和内存库大小的基础知识。

第二代RFID标签数据格式——字符字符串与词

RFID标签上编码的信息仅为一串长度介于1到64字符之间的字符，例如：上图中的3000e280689400005013d514006a0000。我们称这些为字符的原因，是因为编码到RFID标签（十六进制0-9，a-f）时可以使用数字和字母。

大多数RFID演示软件程序，如TSL的RFID Explorer应用，都会将该字符串中的4个字符组称为“单词”。在上面的例子中，词1是“3000”，词2是“e280”，依此类推。单词数量，或4个组合，与字符数直接相关。

一个配备128位EPC存储库的RFID标签将包含32（十六进制）字符，随后为8个字。

在更易用的演示软件中，用户可能不需要知道单词、字数、字数或字数偏移。不过，如果你使用TSL的RFID浏览器，或Impinj的ItemTest软件中的标签记忆标签页，你可能会看到这些术语，可能需要用它们来编码。

RFID标签编码格式（比特、十六进制、ASCII）

十六进制，或称十六进制码，是大多数RFID硬件共享的通用语言。无论你是用USB读卡器写标签，还是用RFID打印机制作定制标签，还是为RFID系统编写定制软件，了解十六进制对于RFID用户来说都是必不可少的。那么，让我们来看看什么是十六进制码以及它为什么重要。

什么是六边形代码？

十六进制编码，或称十六进制编码（也称为十六进制），是一种仅使用16种字符的方法——字母A-F和数字0-9。

大多数（如果不是全部的话）RFID标签的数据都会被格式化为十六进制代码，并且在编程时可以接受十六进制编码的数据。这意味着用户可以用 0-9 和 A-F 创建字符串串，只要字符串长度符合标签内存，就可以编码在标签上，标签就会接受并传输该代码。

示例六边形：894a0005013d5140 .

为了确定能容纳在RFID标签内存库中的字符数（十六进制编码），只需将内存库大小除以4即可。第一部分中提供了一些常见的六边形大小和角色数量。（链接在此）

什么是ASCII代码？

ASCII，即美国信息交换标准代码，是一种使用128种字符类型的编码方法。ASCII可以表示整个字母表（小写和大写）、数字0到9，以及一些特殊字符，如星号、问号和括号。想到ASCII，可以考虑任何可以在键盘上使用的字符。

示例ASCII：blackhandbag2019

如果RFID标签必须用十六进制编码，而RFID读取器输出数据也用十六进制，那为什么有人还要用ASCII？

在极少数情况下，一些RFID用户会选择使用ASCII，以便使用完整的字母表来拼写信息。例如，他们可以用“blackhandbag2019”代替894a0005013d5140。大多数情况下，使用ASCII是为了让用户无需查找编码数据的含义，而是数据告诉用户有意义的信息。

虽然这听起来很方便，但肯定有软件能把那句ASCII代码“blackhandbag2019”翻译成十六进制，才能写在标签上。然后同一软件还必须将从标签中接收到的十六进制编码信息转换成ASCII，这使系统变得更加复杂。

除非你有定制软件，否则使用 ASCII 字符编码可能比较困难，这也是我们不到 3% 的客户选择这样做的原因。此外，它不能用于安全应用，因为标签上的数据可能被未经授权人员读取和理解。

大多数RFID用户更愿意使用随机的十六进制代码，然后将该数字与产品、物品或资产进行数字化关联。

如果用户选择使用 ASCII，请记住，为了确定内存银行能容纳多少 ASCII 字符，你需要将内存银行大小除以 8。以下是一些常见的尺寸。

• 一个32位存储库可以存储4个ASCII字符。
• 一个64位存储库可存储8个ASCII字符。
• 一个96位存储库可存储12个ASCII字符。
• 一个128位存储库可存储16个ASCII字符。
• 一个256位存储库可存储32个ASCII字符。

什么是比特（二进制编码）？

比特是最基本的信息单位，实际上是在RFID读卡器和标签之间传输的。即使用户在Hex中输入字符串以编码到RFID标签中，RFID软件在写入标签时会自动将数字/字母转换为比特。请参见下方示例图表。

比特以4个为一串编码，仅使用1或0。总体而言，使用比特串来传输数据被称为二进制编码。下面是一串片段。

位串：0010 1101 0100 1001 0100

当标签的规格显示其EPC内存库有96个可用位时，意味着向读卡器发送的是96个零和1的组合。下面是一个96位字符串的示例。

0100 1111 0100 0010 0010 0010 0111 0101 0011 0011 0100 1000 0011 0101 0100 0010 0011 11110101 0011 0010 1100 0011 0101

重要

以下关于转换的信息仅在您选择手动将十六进制转换为ASCII或反之时，用于编码RFID标签。大多数RFID应用不需要以下任何转换，会自动完成。

转换 – 位转十六进制

每个十六进制字符代表一串四位。下面是一串位及其所翻译的十六进制字符串。

比特：0100 1111 0100 0010 0010 0010 0111 0101 0011 0101 0100 100 0011 0101 0100 0010

十六进制代码：4 F 4 2 2 2 7 5 3 3 4 8 3 5 4 2

下面是一个从Bits到Hex的易懂转换表。

转换 – 位转换为 ASCII

每个ASCII字符代表一串8位的字符串。下面是一串位及其翻译后的ASCII字符串。

比特：0100 1111 0100 0010 0010 0010 0111 0101 0011 0100 100 000 0011 0101

ASCII代码：O B “ u 3 H 5

转换 – 十六进制转ASCII

由于每个ASCII字符代表一串8位的字符串，为了在十六进制和ASCII之间进行转换，十六进制字符必须写成两个字符。例如，你不能把“8”从十六进制转换成ASCII，但你可以把“08”从十六进制转换成ASCII。要转换这些角色，只需将你的六边形角色分成两人一组。

下面是一个十六进制字符字符串，以及它翻译成的ASCII字符串。

十六进制代码：42 6C 61 63 6B 68 61 6E 64 62 61 67 32 30 31 39

ASCII代码：b l a c k a n d b a g 2 0 1 9

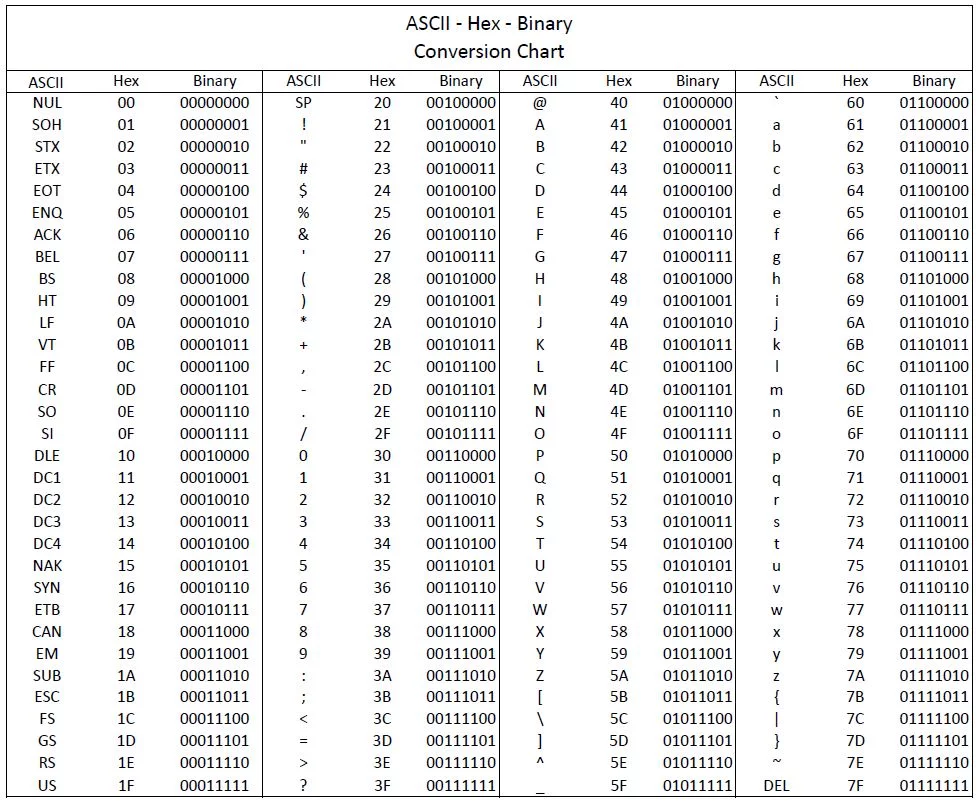

下面是ASCII、十六进制和二进制（比特）之间的便捷转换表。
